Устройство питания пункта обогрева вагонов

Назначение

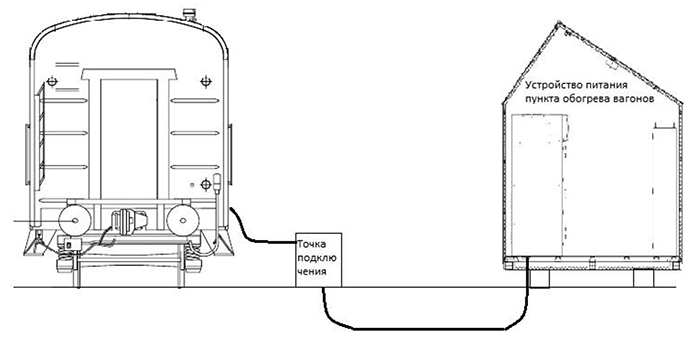

Устройство питания пункта обогрева вагонов (ПОВ) предназначено  для  питания электронагревательных элементов котла в вагонах с комбинированным отоплением однофазным переменным током напряжением 3000 В  частотой 50 Гц на стоянках, в депо,  местах отстоя

Преимущества  использования  ПОВ

  • Надежность и стабильность обогрева помещений вагона на стоянке
  • Экологичность при использовании электроэнергии для нагрева воды в котле вместо каменного угля
  • Существенное сокращение расходов за счет  перехода на электроэнергию для отопления вагонного парка

Особенности конструкции

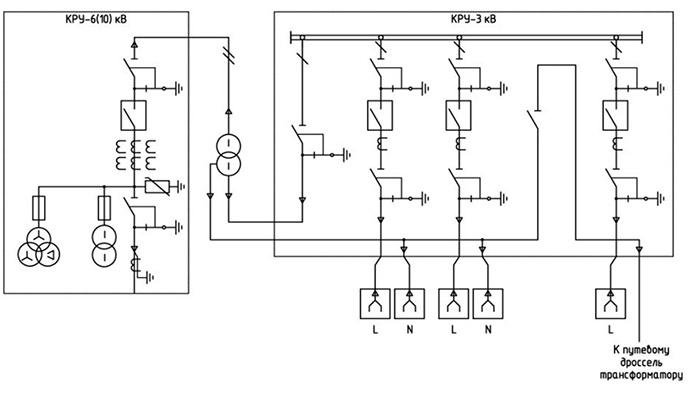

Структурная схема  устройства питания ПОВ

Структурная схема  устройства питания ПОВ

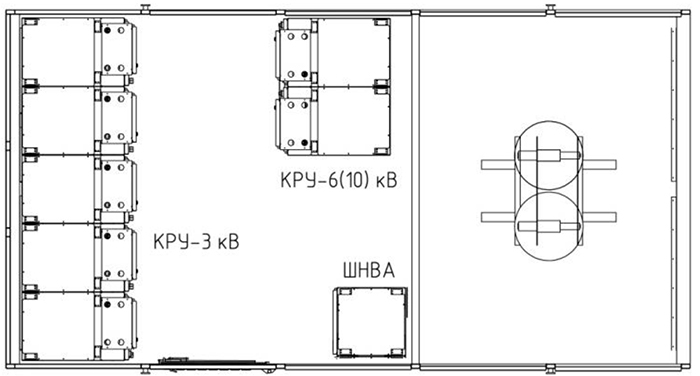

План расположения оборудования

План расположения оборудования

Технические характеристики

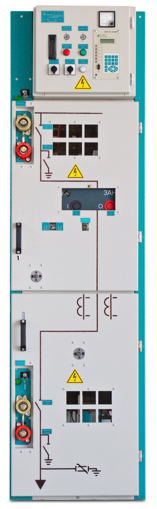

Высоковольтное вводное устройство 10 (6) кВ

Вводная ячейка серии К-213 обеспечивает прием и распределение  высоковольтного напряжения.

Высоковольтное вводное устройство 10 (6) кВ

Наименование параметра

Значение

параметра

Номинальное напряжение, кВ

6; 10

Наибольшее рабочее напряжение, кВ

7,2; 12

Номинальная частота, Гц

50

Номинальный ток главных цепей , А

630, 1000, 1600

Номинальный ток сборных шин, А

630, 1000, 1600,

Номинальный ток отключения выключателя, кА

20; 31,5

Номинальный ток термической стойкости, кА

20;31,5

Номинальный ток электродинамической, кА

40;80

Время протекания тока термической стойкости:

-для главных ножей, с

-для заземляющих ножей, с

3

1

Номинальное напряжение вспомогательных цепей, ±10В:

-переменного оперативного тока

-постоянного оперативного тока

-цепи освещения внутри ячеек

-трансформаторов собственных нужд

110; 220

110; 220

12

380

Масса ячейки, кг не более

400

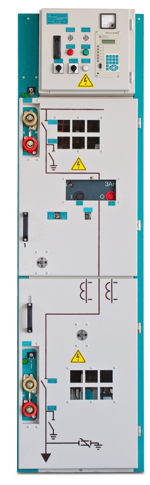

Распределительное устройство 3 кВ

Обеспечивает питание точек подключения вагонов с комбинированным отоплением однофазным переменным током напряжением 3000 В частотой 50 Гц . Коммутация и защита осуществляется при помощи специального однополюсного выключателя.

Распределительное устройство 3 кВ

Наименование параметра

Значение параметра

Номинальное напряжение, кВ

3,3

Наибольшее рабочее напряжение, кВ

7,2

Номинальная частота, Гц

50

Номинальный ток главных цепей , А

630, 1000, 1600

Номинальный ток сборных шин, А

630, 1000, 1600,

Номинальный ток отключения выключателя, кА

20

Номинальный ток термической стойкости, кА

20;31,5

Номинальный ток электродинамической, кА

40;80

Время протекания тока термической стойкости:

--для главных ножей, с

-для заземляющих ножей, с

3

1

Номинальное напряжение вспомогательных цепей, ±10В:

-переменного оперативного тока

-постоянного оперативного тока

-цепи освещения внутри ячеек

-трансформаторов собственных нужд

110; 220

110; 220

12

380

Масса ячейки, кг не более

300

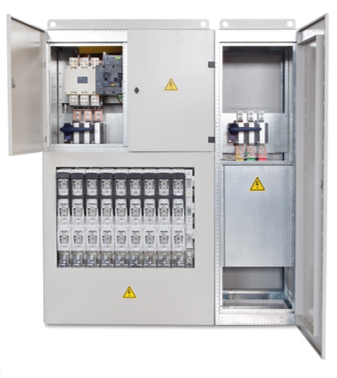

Шкаф собственных нужд 0,4 кВ ЩСН

Шкаф серии ”ДНЕПР” предназначен для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц  напряжением 0,4 кВ, управления электрооборудованием и защиты его от

коротких замыканий и перегрузок.

Шкаф собственных нужд 0,4 кВ ЩСН

Номинальное напряжение изоляции
Номинальное рабочее напряжение

1000 В
до 660 В

Номинальный ток, А In

До 6300А

Ток термической стойкости, кА/1 сек Icw

До 100

Ток электродинамической стойкости, кА Ipk

До 220

Номинальный условный ток короткого замыкания, кА Icc

До 100

Вид системы заземления

TN-C / TN-S / TN-C-S

Степень защиты

IP30, IP31, IP40, IP41, IP54

ГОСТ 14254
МЭК 60529, EN 60529
